電源適配器的負載一一分析

（1）電源適配器變壓器的工藝問題
①浸漆烘干不到位，導致磁芯不牢固引起機械振動而發出響聲；
②氣隙的長度不適合，導致電源適配器變壓器的工作狀態不穩定而發出響聲；
③線包沒有繞緊也可能導致響聲；

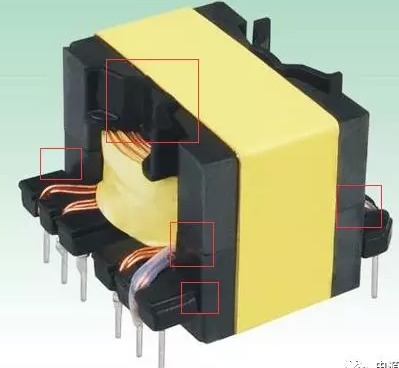

④磁芯組合有氣隙存在，高頻時引起空氣振動而發出響聲(電源適配器變壓器如果經過真空全浸、并中柱點環氧樹脂、骨架與磁芯間點環氧樹脂--參考下圖框出來的位置，一般不會發聲)。

（2）電源適配器變壓器的環路問題
電源適配器變壓器的環路問題即指變壓器的環路發生振蕩從而引起變壓器發生嘯叫。
①電路板布線不當，從而造成干擾引發振蕩，導致響聲；

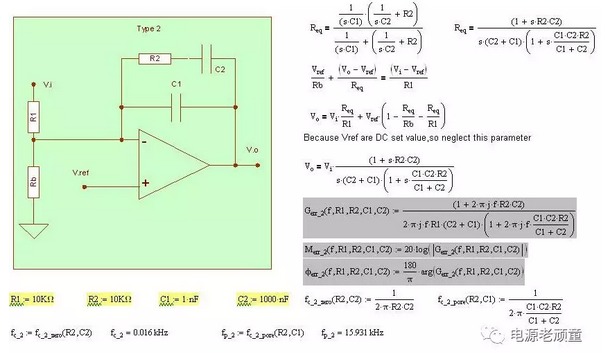

②反饋回路參數設置不當，導致環路不穩定以致產生振蕩而發出響聲；
③環路中元器件的質量問題，如輸入濾波電容容量不足，輸出整流快恢復二極管質量不好，功率MOS管質量不好，RCD反沖吸收回路的高壓電容或二極管質量不好等等，這些問題都有可能導致震蕩而引起響聲。

（3）變壓器的鐵心問題
變壓器鐵心發生飽和時，線圈中電流增大，變壓器發熱并產生自激震蕩，線圈的振蕩引起周圍空氣的振動從而發出響聲。

（4）電源適配器的負載問題
①電源適配器在空載或輕載的情況下，在某些工作點處會發生振蕩現象，表現為電源適配器變壓器的嘯叫和輸出的不穩定。
發生這種現象是由于空載/輕載時，開關瞬時開通時間過大從而造成輸出能量太大，進而電壓過沖也很大，需要較長的時間去恢復到正常電壓，因此開關需停止工作一段時間，這樣開關就工作于間歇性工作模式，使電源適配器變壓器發生較低頻率(有規律的間歇性全截止周期或占空比劇烈變化的頻率)的振動。
②電源適配器變壓器工作在嚴重的超載狀態，時刻都有燒毀的可能——這就是許多電源燒毀前“慘叫”的由來。

選擇靠譜的電源適配器廠家，可以有效避免亂七八糟的問題。看一個公司的產品是否靠譜，看他們的用料心里就有底了。
