電源適配器輸出整流濾波電容器的電流承受能力

       電源適配器輸出整流濾波電容器需要的電流承受能力是多少？下面充電器廠家：東莞玖琪為大家一一講解分析。

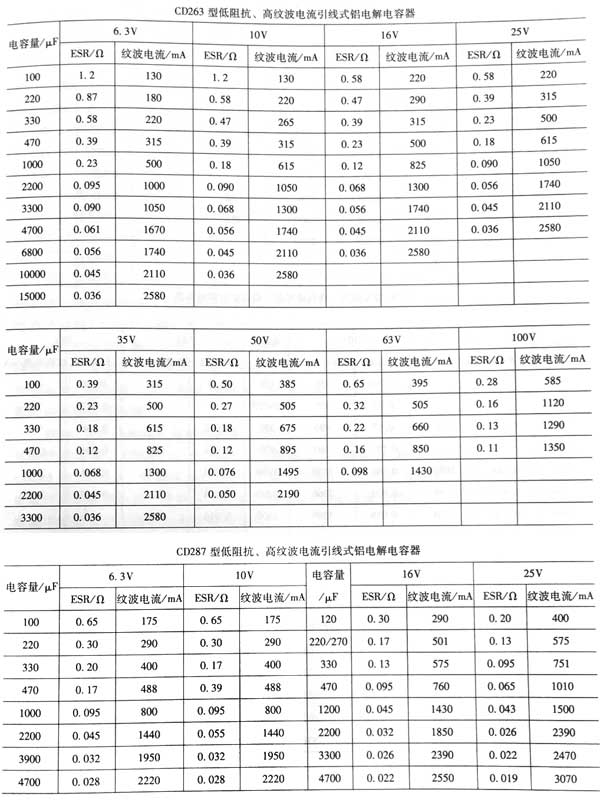

       由于鋁電解電容器的ESR比較大,所以當鋁電解電容器流過電流時會在ESR上產生耗而發熱,因此鋁電解電容器有電流限制要求,電流過大不僅會造成鋁電解電容器的壽命縮短,嚴重時還會因高溫而損壞?適用于高頻整流濾波的鋁電解電容器的允許電流見表8-1?

        表中的ESR為100kHz條件下的參數,由于電源適配器輸出整流濾波的頻率大多在50~133kHz,對應的諧波成分也在這個頻段。

        從表中可以看到,CD263?CD287?CD284三種電解電容器分別具有一般低ESR?低ESR?超低ESR特性,CD287的ESR?承受紋波電流能力比CD263有明顯的提高,而CD284則在CD287基礎上有進一步提高?

通過以上分析可以知道,ESR的降低可以使得電源適配器輸出紋波電壓降低,幾乎與ESR同比例降?例如25v/1000uF電解電容器,CD263為0.09?,CD287為0.038?,CD284為0.021?。

        需要清楚的是,低ESR主要體現在高頻端,在120H或100H條件下,一般用途的CD0和CD263?CD287?CD284的ESR基本相同,不同的是高頻條件下的差異,一般用途的CD110沒有給出100kH的ESR,而CD263給出了100kH的ESR,說明CD263可以用在電源適配器輸出整流濾波的,CD287的高頻ESR更低,約為CD63的42%,這就是說用CD287直接替換CD263可以使得輸出電壓紋波降低到原來的42%;如果用CD284替代CD263可以使得輸出電壓紋波降低到原來的23%?即使用,CD284替代CD287也可以使得輸出電壓紋波降低到55%?

       而紋波電流承受能力在反激式電源適配器中更具有實際意義?在實際應用中,反激式電源適配器輸出整流濾波電容器較好的工作狀態是要承受輸出電流平均是的120%的有效值電流也就是輸出1A電流,輸出整流濾波電解電容器要流過1.2A有效值電流。

        在這里研究電解電容器可承受紋波電流能力的意義在于,電解電容器可承受的紋波電流是有限的,甚至要比預想的還低,例如一個5V1A電源適配器,在理論上僅僅需要一個電容器即可,電容量也僅僅需要1000F,但是實際上遠遠不是那么簡單,原因就是電解電容器的可承受電流問題。

      例如:25V/1000F電解電容器?CD263為1050mA,僅能承受約900mA輸出電流所產生的紋波電流:CD287為1680mA,僅能承受約140mA輸出電流所產生的紋波電流CD284為2360mA,僅能承受約2000mA輸出電流所產生的紋波電流?因此要想承受3A輸出電流產生的紋波電流,電解電容器要有3600mA的電流承受能力,這也是為什么反激式電源適配器中需要多只電解電容器并聯的原因。
