頻率抖動與電磁干擾的減小

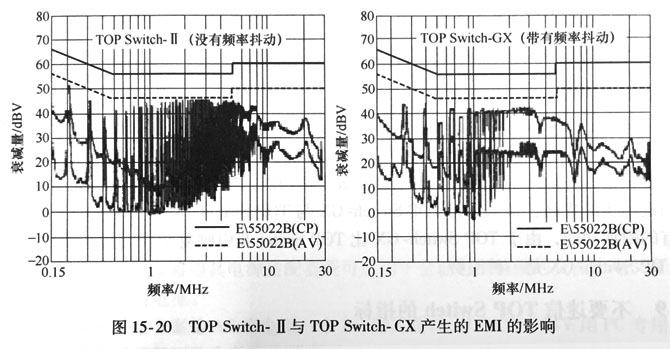

通常PWM模式電源適配器的工作頻率固定,不希望出現頻率抖動?這樣,所產生的EMI的能量頻率譜的各分量固定不變?欲減小EMI需在其他電路上改進實現?如果采取頻率抖動措施,由于頻率的抖動,所產生的EMI的能量頻率分布比固定頻率分散,這樣,在相同的EMI總能量條件下,由于頻率抖動產生的EM能量頻率分散可降低EMI對外界的影響,降低EMI的效應?因此TopSwitch-GX系列采用了頻率抖動功能,振蕩頻率在2m內由128kHz上升到136kHz,再以相同時間回到128kHz,周而復始,EMI降低效果如圖15-20所示?

半頻與輕載跳周期

當電源適配器為視頻等需要低EMI的設備供電時,減小EMI的影響,電源適配器不得不用較大的緩沖電路,如RC電路和RCD電路?為減少其損耗,可工作在半頻(66kHz)模式?當F端接于公共端時為滿頻工作狀態,當F端接于C端時為半頻工作狀態?

當負載很輕時,固定頻率的電源適配器中緩沖電路損耗將占輸入功率的很大比例這是不經濟的?TopSwitch-GX采用輕載降頻方式使其構成的電源適配器在輕載時降低工作頻率以減小緩沖電路損耗?輕載降頻特性如圖15-21所示?

由于Top Switch-CX引入了電源適配器電壓感應端,限流值設置端,頻率設置端,使TopSwitch-GX系列通過上述功能端的靈活使用實現,如限流值隨輸入電壓變化,保護方式的停機/遙控等附加功能?

過電壓與欠電壓關閉

TOP Switch- GX的過/欠電壓保護可使其在輸入電壓超過450V時過電壓保護關閉,防止因某些異常狀態產生的過電壓擊穿TOP Switch,當輸入電壓低于100V關閉,可避免因輸入電壓過低造成輸出功率不足和輸出電壓過低,使負載不能正常工作,同時,也避免了由于輸入電壓過低使反激式電源適配器進入電流連續工作狀態而產生較大的輸出尖峰電壓和EMI?可以通過L端接一2M?電阻實現?
