恒流恒壓型充電器電源的要求

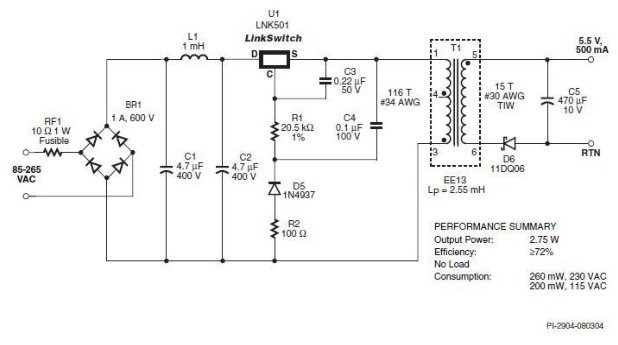

C1、L1及C2是輸入濾波電容和電壓整流濾波電路，D5、C4和R2組成CR-D鉗位吸收網絡電路，用力消除高頻變壓器一次繞組因漏感而產生的尖峰電壓。C4是反饋取壓電容，利用C4檢查輸出電壓的變化，從而由U1進行調整，電阻R1將反饋電壓轉換為反饋電流輸入到U1的控制端進行調整，實現輸出電壓穩定。電壓調制的幅度大小，由占空比D根據輸出電壓的波動高低來決定的。直插電源適配器若輸出電壓降至3V以下，則電容C3放電，U1進入自動啟動區間，這時輸出電流限制在80mA以下；若輸出端發生短路故障，這時輸出功率急劇增高，致使三端控制芯片的控制極電流將至1mA，迫使控制端電容C3放電，這時LNK501處于關斷區間，實施短路保護功能。
