印制電路板布線的可靠性設計

布線設計缺陷引起的可靠性問題

電容器底部正負極印制線爬電距離不足

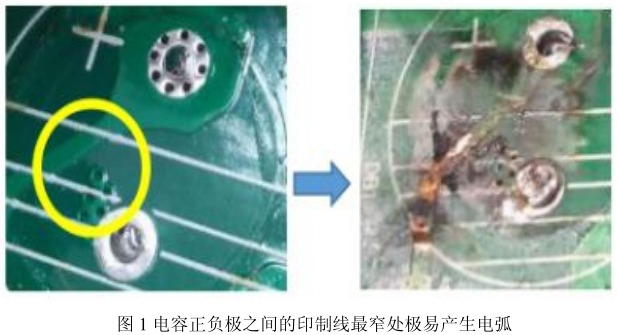

電容正負極之間的印制線較窄處僅為1mm，極易造成電弧如圖1所示：

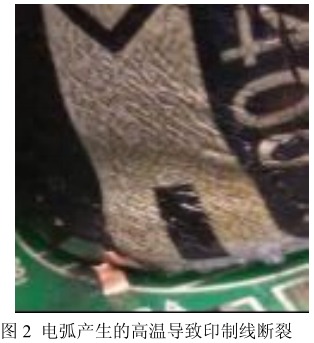

在電容器殼體壓在了連接正極的印制線上的情況下，如果電容器的絕緣皮出現破損，露出金屬殼體，在正極印制線與殼體之間便會造成電弧。電弧造成的高溫同樣會熔化印制線，導致印制線斷裂，使電源失效如圖2所示：

3）只有接入電容器正極的印刷線與電容器金屬外殼距離小于0.1mm時，才容易形成電弧。
