電源適配器維修實例

一、筆記本電腦電源適配器無電壓輸出維修實例
一臺筆記本電腦，在使用中，因供電線路問題使電壓一下子上升，造成電源適配器燒壞，無電壓輸出。
維修過程：電源適配器使用的是開關電源，輸入電壓范圍為100～240V，超出240V的電壓就有可能燒壞電源適配器。打開電源適配器塑料外殼，看到保險絲已熔斷，壓敏電阻也已燒掉，這其中一個引腳被燒壞。用萬用表測量電源電路無明顯短路現象，換上同規格的保險絲和壓敏電阻，接上電源適配器，電源適配器還可以正常運行。這樣來看電源適配器中的保護電源電路還是相對完善的。
從實際電路分析，壓敏電阻與橋式整流二極管的輸入端并聯，其功能是：在一瞬間高電壓入侵時，利用其“自身熔斷”，因此保護電源適配器一部分的其他元器件免受高壓損害。
在220V電源電壓正常的條件下，假如手上沒有相似規格的壓敏電阻，應急使用還可以暫時不安裝該電阻。
但是在購買到壓敏電阻后應當立即安裝，否則的話后患無窮，輕則燒壞電源適配器中的諸多元器件，重則燒壞筆記本電腦。

要把拆卸的電源適配器塑料外殼修復，可以利用聚氨酯膠來粘補，假如沒有聚氨酯膠，還可以用黑色的電工膠帶在電源適配器塑料外殼上纏繞幾圈來處理。

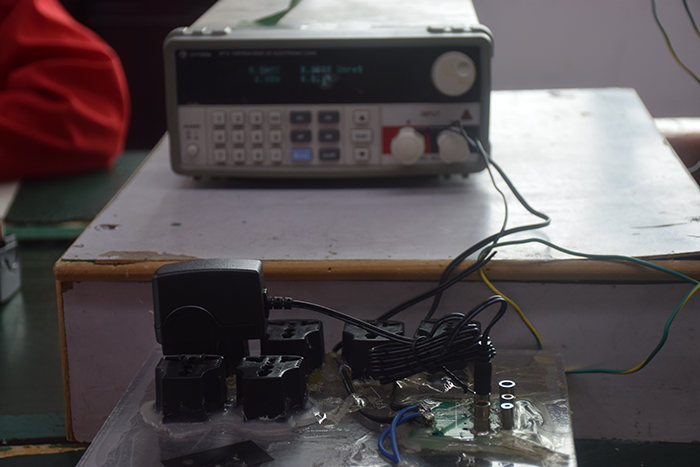

電源適配器維修

二、電源適配器發出吱吱聲怎么辦
一臺電源適配器，運行時發出非常大的“吱吱”聲，干擾消費者的運行心情。
維修過程：通常情況下，電源適配器存在細小的運行噪音是正常的，但假如噪音響到讓人心煩，那就是問題。由于電源適配器中只有在開關變壓器，或者電感線圈的磁環與線圈中間有比較大活動空隙時才會造成“吱吱”的產生。拆卸電源適配器后，在不通電的條件下用手輕輕撥動兩個電感上的線圈一部分，若沒有松動的感覺，可以肯定，電源適配器的運行噪音源來源于開關變壓器。
消除開關變壓器運行時“吱吱”聲的方法有：
（1）用電烙鐵對開關變壓器幾個引腳與印刷線路板的連接焊點重新焊接，焊接時用手把開關變壓器壓向線路板，使開關變壓器底部與線路板緊密接觸。
（2）在開關變壓器的磁芯與線圈中間插進恰當?shù)乃芰习寤蛴镁郯滨ツz封固。
（3）在開關變壓器與線路板中間墊入硬質紙片或塑料板。
本例中，使用第一種方法沒有得到效果，只能把開關變壓器從電路板上拆下來，使用另一種方法測試，“吱吱”聲被消除。
因此在選購電源適配器時，對所生產電源適配器變壓器品質的把控也是很有必要的，較少可以省掉非常多的不便！
