多股導線承受接觸壓力處，應不應使用錫焊將其焊在一起

多股絞線/導線錫焊到PCB板，如圖1所示，是否符合GB 4706.1-2005標準23.9條款要求?

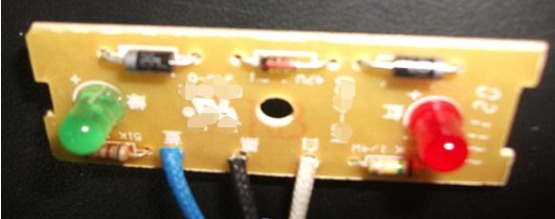

圖1  多股絞線/導線錫焊到PCB板

標準條款

GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準。

23.9 多股絞線在其承受接觸壓力之處，不應使用鉛—錫焊將其焊在一起，除非夾緊裝置的結構使得此處不會出現由于焊劑的冷流變而產生不良接觸的危險。

注 1: 使用彈簧接線端子可滿足本要求，僅擰緊夾緊螺釘不被認為是充分的。

注 2: 允許多股紋線的頂端釬焊。

通過視檢確定其是否合格。

案例分析

案例問題的提問者沒有注意到“承受接觸壓力”的情況。

多股導線錫焊為一體，插入柱型接線端子，擰緊螺釘，此時螺釘壓緊錫焊一體的多股導線處有“物理性、機械性”的壓力，如圖2所示。

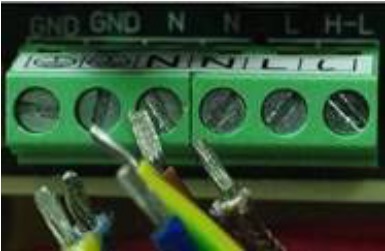

圖2  多股導線錫焊為一體插入柱型接線端子

這種情況由于受到錫焊“冷流變cold flow”可能會過熱-接觸不良-更過熱-更接觸不良“惡性循環”，不符合GB 4706.1-2005標準23.9條款。

而彈簧接線端子，如圖3所示，彈簧的彈性結構可以及時“補償”錫焊冷流變引起的形變，保持接觸可靠，是GB 4706.1-2005標準23.9條款中“除非……”的豁免情況。

圖3  彈簧接線端子

而案例問題中的多股導線錫焊PCB板上，沒有“物理性、機械性”的壓力，就是純粹的錫焊連接，GB 4706.1-2005標準23.9條款不適用于此情況。
