攝錄像機的電池快速充電器

精密恒壓/恒流型單片電源適配器采用單片電源適配器.配上低功耗雙運放和可調式精密并聯穩壓器組成電壓控制環和電流控制環?與晶體管構成的控制環相比,它具有恒壓與恒流準確度高?外圍電路簡單?電流檢測電阻的阻值很小?功耗低?能提高電源效率等優點,其電源效率可達80%?此類電源適宜作為筆記本電腦?攝錄像機的電池快速充電器。

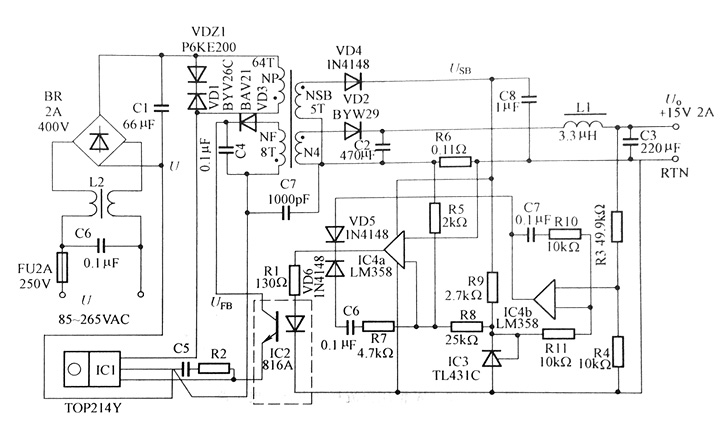

  15V?2A精密恒壓/恒流輸出式電源適配器的電路如圖9-33所示?電路中共使用了4片集成電路:TOP214Y型單片電源適配器(IC1)?PC816A型線性光耦合器(IC2)?可調式精密并聯穩壓器TL431C(C3)及低功耗雙運放LM358(IC4,內部包括IC4a和IC4b兩個運放)?該電路具有以下特點:

①利用IC4b?IC3?VD5和取樣電阻R3?R4構成電壓控制環;由IC4a?VD6和過流檢測電阻R6組成電流控制環

②電壓控制環與電流控制環按照“邏輯或門”的原理工作,即在任一時刻,輸出為高電平的環路起控制作用?

③增加了次級偏壓繞組NSB以給控制環路供電,次級偏壓Us能自動跟隨直流輸入電壓U的變化,使電源適配器輸出電壓U大幅度降低時仍具有恒流特性,僅當U?≤0.8V時才進入自動重啟動狀態?

④使用一片TOP214Y型單片電源適配器,額定輸出功率達到30W?【東莞充電器】

⑤采用由運放構成的電流控制環時,能將電流檢測電阻R6的阻值減小到0.1Q,功耗降至0.4W,使電源適配器效率得到提高?

⑥將反饋電壓U的較大值提升到46V,這里選用PC816A型光耦合器,其U(BR）CEO=70V>40V。

正常情況下電壓控制環起作用,電源適配器工作在恒壓區?當I?接近于2A時進入恒流區此時電流控制環起作用?

IC4a的同相輸入端接電流檢測信號UR6,反相輸入端接分壓器電壓Ufy?分壓器是由R5?R8和TL431C構成的?IC4a在將UB6與UFy進行比較之后,輸出誤差。信號U,再通過VD5和R1變成電流信號,流入光耦中的LED,進而控制TOP214Y的占空比,使電源的輸出電流Io在恒流區內維持恒定?顯然,VD5和VD6就相當于一個“或門”?

若電流控制環輸出為高電平,電壓控制環輸出低電平,則電源適配器工作在恒流輸出狀態;反之,就工作在恒壓輸出狀態?

15V?2A精密恒壓/恒流型電源適配器的電路
