富士通電腦GM-1602電源適配器的檢修

故障現象：一臺富士通筆記本電腦用電源適配器，插入220V電源后，指示燈不亮，沒有電壓輸出，確認電源適配器燒壞。

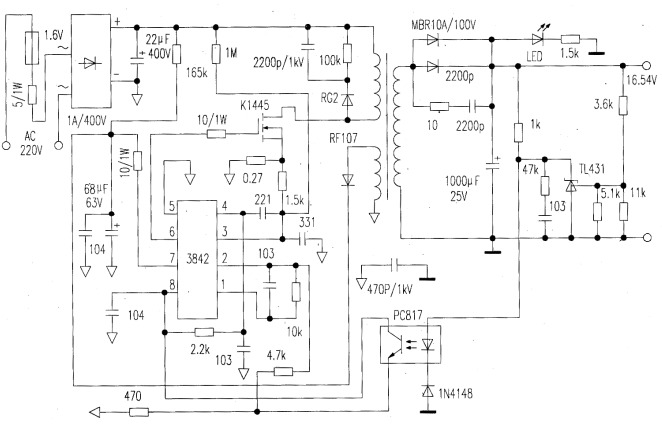

檢修：打開電源適配器，電源適配器保險管1.6A燒裂，電源開關管炸成兩半，0.27Ω電阻燒斷，集成電路KA3842的⑥腳輸出端與⑤腳擊穿短路，為檢修方便，按照實際印刷電路畫出其電路圖見附圖。

先將檢查出燒壞元件更換，但不要把開關管安裝上，電源適配器用16V～18V的直流電壓正極接KA3842的⑦腳，負極接⑤腳，測量⑧腳有5V的基準電壓；⑥腳有1.5V左右的電壓，基本正常。這時把電源適配器開關管接入電路，為了保險起見，先不接入1.6A保險，在其兩端接入一只15～40W的燈泡，電源適配器在輸出端接入電壓表監測電壓，通電見電泡閃亮一下，表針指示一下，回到零位，沒有電壓輸出，觀察電路板上沒有發熱冒煙的現象，用表測量⑥腳沒有輸出電壓，測量③腳電壓在1.2V以上，說明KA3842處于保護狀態。

      為了查明是電壓過流保護，拆下燈泡，裝上1.6A保險，在220V輸入端接入一只調壓器，輸出端接萬用表電壓50V檔位，通電慢慢調高輸入電壓，到50V時，聽到“吱”的一聲，電源適配器起振，輸出端有16.5V的電壓指示，這時用另一只表測量KV3842③腳電壓，繼續調高電壓達到150V時，③腳電壓上升到1.2V以上，輸出電壓消失，斷定是過壓保護，斷電檢測過壓保護電阻1MΩ測量阻值為780kΩ左右且指示不穩定，將其更換為1MΩ電阻，再用上述方法調試電壓到235伏時，電源適配器再次保護，這時電源在165～235V電壓范圍內，已正常工作，但考慮到夜間有時電壓高達235V，為了使其能穩定工作，將電阻改為1.2MΩ時，電壓在245V時進入保護狀態，工作良好。電源開關管可用彩顯用的電源適配器開關管來代換，若用6N60等系列的管子代換，將會產生帶負載時管子高熱現象，時間一長就會燒管子。
