電源適配器輸出穩壓

今天電源適配器廠家排名前十的東莞玖琪為大家分享

圖所示的為輸入電壓從0V變至250VDC時的啟動特性和D點輸出電壓。當輸入電壓在250VDC至400VDC的正常工作范圍內時，輸出穩壓性能良好。

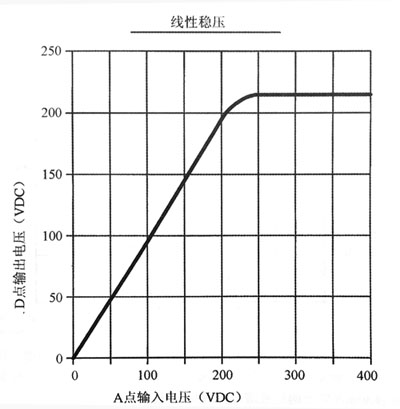

A點輸入電壓（VDC）A點電壓從0V至400V時，線性穩壓器D點輸出直流電壓的調節。注意輸入電壓從0V至250V時電壓比為線性的，隨后當輸入電壓從250V變為400V時，輸出電壓穩定于215V。這種特性為圖1。23。8中的50kHz正弦波逆變器部分提供了良好的低電壓啟動和工作電壓范圍內的穩壓

直插電源適配器折返式限流

從圖中可以看出，負載電流經電流檢測電阻R1流向D點，所以R1的電壓與負載電流成正比。R1和Q2提供過載限流。D點相對于C點的輸出電壓隨負載電流的增加而降低。當Q2的基極經R4相對于C點的電壓保持為恒定的-2。2V時，此降低的電壓直接施加在Q2的射極。當Q2基極電壓比射極電壓大0。6V時，Q2逐漸開通；當負載電阻減小時，Q1的棚極電流轉移以阻止電流的進一步增加，結果使輸出電壓降低。電阻R3R4和R產生F點的負偏置電壓，使R1的電壓在Q：開始導通前必然超過2。8V（電阻220、電流130mA）。限流時，隨著輸出電壓的降低，F點的負偏置電壓也降低，因此Q2在更硬的條件下開通，并且電流的限制作用減弱，形成折返式限流特性。這個折返過程降低了短路情況下Q1的應力。

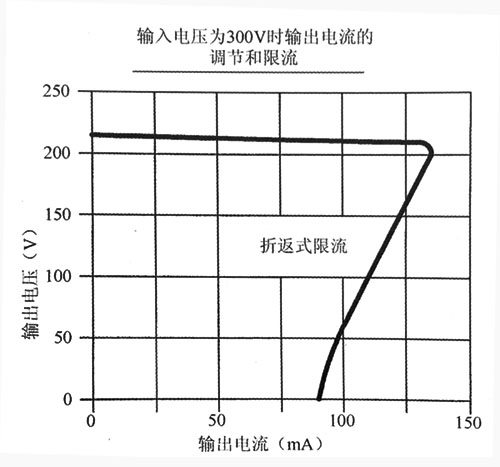

圖所示的為電流從0至100mA的正常負載范圍內輸出電壓所具備的良好的穩壓特性，以及電流超過130mA時的限流過程（負載電阻為16000）。對于電流大于13mA的過載情況，圖中給出了負載電阻從1600降至0（短路）過程中的折返式限流特性。130mA為限流點，提供了工作裕量；正常情況下的電流不能超過100mA。

圖中開環線性穩壓器的負載調節和折返限流功能。注意電流從0至100mA（21。5W）期間電路所具備的良好的負載調節性能。130mA以上的過載情況出現時，電路進入折返限流狀態。滿載時Q1的額定損耗為8。5W，而短路時的損耗為27W。對于短路時保護功能的擴展，電路可能需要熱保護，視散熱片的尺寸和效率而定

盡管開關調節器的設計相對簡單，但從圖可見，調節器具有良好的啟動特性，并為本應用提供了令人滿意的性能。

由于正弦波逆變器的輸入電壓穩定于215V，所以變換器的50kHz輸出是半穩定的，在可接受的范圍內波動，因此可用于多種輔助系統，而無需任何附加的調節系統。
