RCC型電源適配器變壓器的原理

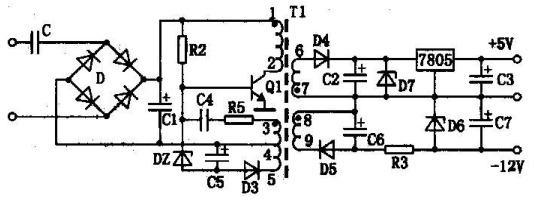

    RCC型品字尾電源適配器的基本工作原理如下圖所示。開關功率管Q1和脈沖變壓器T1組成常見的間歇振蕩電路，R2為啟動電阻，C4、C5為正反饋電容元件。電路啟動振蕩后，變壓器T1次級感應脈沖經過整流二極管D4、D5整流，再經過濾波電容C2、C6濾波后向負載設備提供工作電壓。

    圖中二極管D3、電容C5組成的整流電路，將脈沖變壓器T1的繞組4-5脈沖電壓進行整流，通過穩壓管DZ控制開關功率管的導通/關斷。在開關功率管導通期間，變壓器T1中存儲的能量增大，D3的整流電壓與電源適配器輸出電壓都變高。當電容C5上的充電電壓大于穩壓管DZ的擊穿電壓時，穩壓管擊穿，Q1基極的正反饋電流被抵消，Q1將會停止振蕩，此時脈沖變壓器T1的存儲能量會釋放，通過二極管D4整流后，給負載設備進行供電。隨著T1能量釋放過程，負載上的電壓和電容C5兩端電壓均同時下降，當C5電壓小于穩壓管DZ的擊穿電壓時，電路又開始振蕩。如果負載增大，釋放能量速度將過快，開關管停振時間變短。如果負載減小，則開關管停振時間延長。此電壓變換過程與PWM脈寬調制電源適配器是不同的。
