電源適配器濾波電路 | ||||||||||
| 電容濾波一般負載電流較小，可以滿足放電時間常數較大的條件，所以輸出電壓波形的放電段比較平緩，紋波較小，輸出脈動系數S小，輸出平均電壓UO大，具有較好的濾波特性。把電容器和負載并聯，正半 周時電容被充電，負半周時電容放電，就可使負載上得到平滑的直流電。電路在三端穩壓器的輸入端接入電解電容C1=1000μF，用于電源適配器濾波，其后并入電解電容C2=4.7μF用于進一步濾波。在三端穩壓器輸 出端接入電解電容C3=4.7μF用于減小電壓紋波，而并入陶瓷電容C4=100nF用于改善負載的瞬態響應并抑制高頻干擾（陶瓷小電容電感效應很小，可以忽略，而電解電容因為電感效應在高頻段比較明顯，所以 不能抑制高頻干擾）。濾波電路如圖所示。

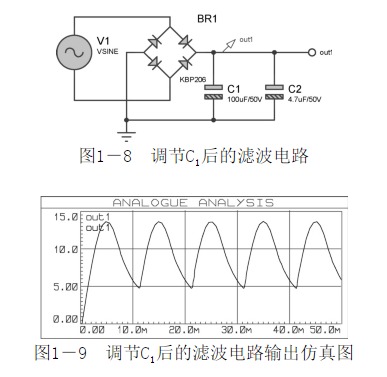

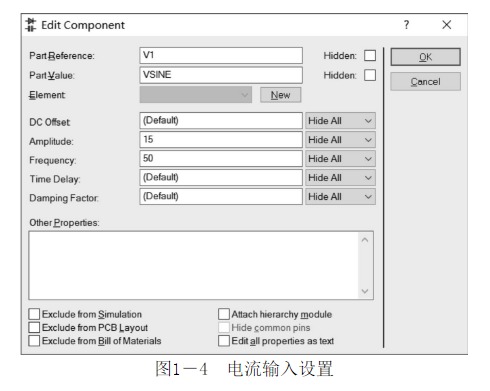

 為了驗證65W桌上型電源適配器濾波電容的效果，在原電路輸入基礎上將濾波電容C1改為100μF，輸入信號依然為15V、50Hz的交流信號，設置方法如圖所示。利用軟件圖表功能仿真out1端輸出波形，如圖所示。  如圖所示，濾波電路中電容大小直接影響電路的濾波效果。若將電容值設置過小，電路的濾波效果也會減弱。 綜上所述，輸入的交流信號經整流電路整流，又經濾波電路，后面將穩定有效的電壓由out1端傳輸至穩壓電路模塊?？梢姡瑸V波電路在電路設計中是十分重要的。
文章轉載自網絡,如有侵權,請聯系刪除。 | ||||||||||
