紋波和噪聲形成原因及相應的抑制措施

一、開關電源（包括AC/DC轉換器、DC/DC轉換器、AC/DC模塊和DC/DC模塊）與線性電源相比較，較突出的優點是轉換效率高，一般可達80%～85%，高的可達90%～97%；其次，開關電源采用高頻變壓器替代了笨重的工頻變壓器，不僅重量減輕，體積也減小了，因此應用范圍越來越廣。但開關電源的缺點是由于其開關管工作于高頻開關狀態，輸出的紋波和噪聲電壓較大，一般為輸出電壓的1%左右（低的為輸出電壓的0.5%左右），較好產品的紋波和噪聲電壓也有幾十mV；而線性電源的調整管工作于線性狀態，無紋波電壓，輸出的噪聲電壓也較小，其單位是μV。

二、紋波和噪聲的區別

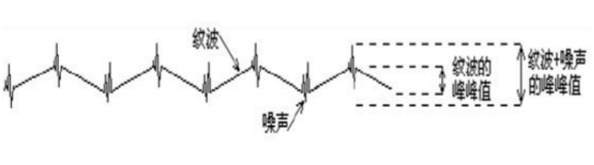

由于開關電源的開關管工作在高頻的開關狀態，每一個開關過程，電能從輸入端被“泵到”輸出端，在輸出電容上形成一個充電和放電的過程，從而造成輸出電壓的波動，而且此波動的頻率與開關管的開關頻率相同，這個波動就是輸出紋波，是疊加在輸出直流上的交流成分，紋波的幅值是該交流成分的波峰與波谷之間的峰峰值。而噪聲是開關電源自身產生一種高頻脈沖串，由發生在開關導通與截止瞬間產生的尖脈沖所造成，噪聲的頻率比開關頻率高的多，噪聲電壓的大小很大程度上與開關電源的拓撲、變壓器的繞制、電路中的寄生參數、測試時外部的電磁環境以及PCB的布線設計有關。在工程上，在對電源進行測試時，一般并不刻意的去把他們分開，測量的是紋波和噪聲兩者的合成干擾，用峰峰值（VP-P）表示。

三、噪聲波的形成原因及相應的抑制措施簡述如下：

（1）噪聲波形如圖7（a）所示。

形成原因：輔助電源或基準電壓穩定性不夠所致。抑制措施：在相關部位并大電容。

（2）噪聲波如圖7（b）所示。

形成原因：布線不合理，引起交叉干擾。抑制措施：調整布線。

（3）噪聲波形如圖7（c）所示。

形成原因：由于變壓器漏磁對采樣形成干擾而引起自激，導致出現正弦振蕩。抑制措施：變壓器要適當加以屏蔽，且屏蔽層要接地。改進變壓器繞制工藝。

（4）噪聲波形如圖7（d）所示。幅值變化隨機、無規則。

形成原因：在于采樣電阻所加電壓過高或印制板絕緣不良。抑制措施：改進采樣。

（5）噪聲波形如圖7（e）所示。

形成原因：整流二極管反向恢復期間引起的尖峰。抑制措施：在二極管上并電容C或RC。

四、電源的輸出紋波噪聲究竟該取多少才合適

完全取決于用電設備對12V電源適配器紋波的要求。

例如數字電路抗干擾能力較強，上百mV都沒有問題；模擬電路要求就會高些，尤其是小信號部件，信號本身就在mV甚至uV數量級，電源紋波當然要小于它們，否則就會帶來強烈干擾。。
