電源輻射發射測試-跨接電容造成輻射超標

電源輻射發射測試通不過的時候， 很多測試人員喜歡從 PCB 上分析超標的原因。 除了 PCB 布局、 布線外， PCB 上的一些電路設計對于輻射發射也會起到決定性的作用。

1. 這種電路首推時鐘線匹配電路。 時鐘信號的上升沿是決定對外輻射的一個重要因素，而匹配電路直接能夠決定時鐘的信號質量。譬如對于始端匹配的時鐘電路，始端串連的電阻選擇不當或者較小可能會造成時鐘線上干擾較大。

2. 去耦電路。 電源管腳上面的去耦電路也是影響 RE 的一個重要因素。

3. 其它不合理的電路。+

 經典案例—— PGND－GND 跨接電容造成輻射超標

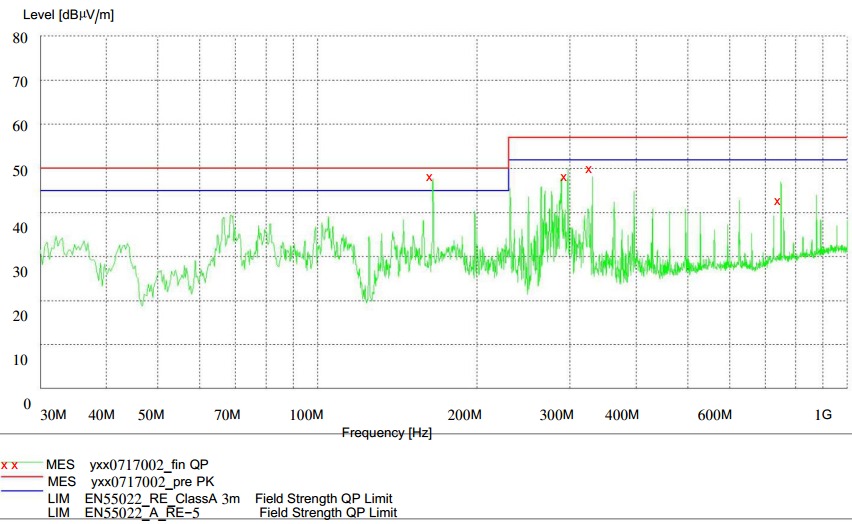

數通某產品在 RE 測試時， 165MHz 不滿足 Class A 裕量要求， 測試結果如下：

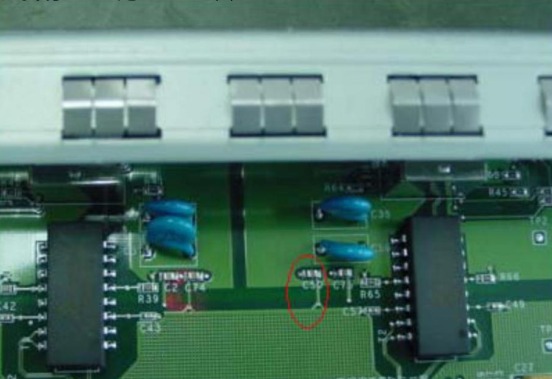

查看單板布局， 發現地分割處布局如下圖：

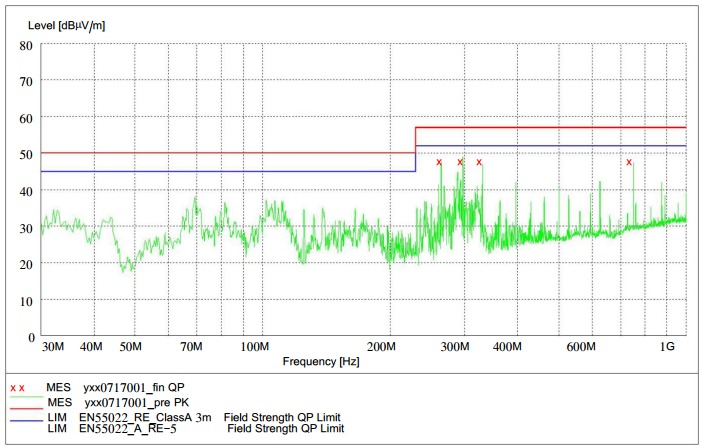

由于單板的總線頻率為 33MHz， 165MHz 恰為 33MHz 的 5 倍頻，分析干擾可能是從 GND 耦合到 PGND，通過網線驅動，從而導致輻射超標。從上圖可以看到跨接電容不是兩個管腳直接跨接在 PGND 和 GND 之間，而是從 GND 引線到 PGND，然后再接跨接電容，因此懷疑是這段走線將干擾耦合到了 PGND， 使跨接電容沒有起到作用。 將該走線刮斷， 重新測試， 測試結果如下：

165Mhz 頻點基本消失， 為了確認電容跨接在地分割上，是否和割斷有同樣的效果，把電容跨接在地分割上重新測試， 發現結果是仍然超標。

這個案例說明， GND 和 PGND 之間的電容連接有時候會導致 GND 上面的干擾耦合到 PGND 上面去，在 PGND 上面造成干擾，然后通過電纜輻射出去， 導致輻射超標。
