常見測試頻譜的整改方

排除外界因素

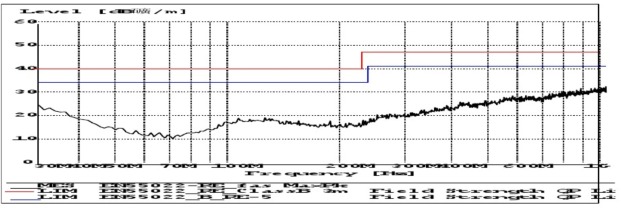

- 將被測設備關電, 確認背景噪聲是否滿足標準要求 (標準要求電波暗室的背景噪聲在限值線以下6dB) 。

一確認測試布置是否滿足標準要求。

寬帶噪聲抑制方法

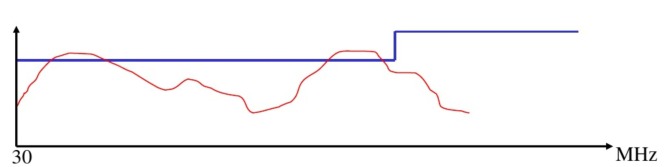

譜線問題描述: 30~300MHz頻段內出現寬帶噪聲超標, 如下圖:

問題定位: 一般由電源或地n果聲輻射引起 。

問題整改:通過在電源線上增加去耦磁環(可開合)進行驗證,如果有改善則說明和電源線有關系, 采用以下整改方法:

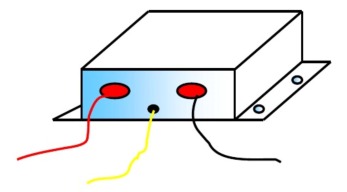

濾波器是否良好接地

如果設備有一體化濾波器,檢査濾波器的接地是否良好,接地線是否盡可能短;

·  建議: 金屬外殼的濾波器的接地較好直接通過其外殼和地之間的大面積搭接。

濾波器或?yàn)V波電路的輸入輸出是否隔離

檢査、i應波器的輸入、 輸出線是否互相靠近 。

適當調整濾波器件參數

適當調整x/Y 電容的容值、 差模電感及共模扼流圈的感量;

- 需要注意的是:調整Y電容時要注意安全問題;

- 改變參數可能會改善某一段的輻射, 但是卻會導致另外頻度變差,所以需要不斷的試, 才能找到較好的組合 。

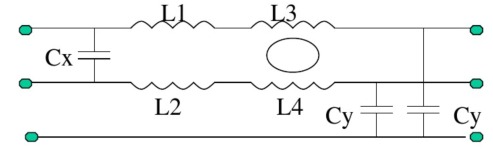

L1、 L2:差模電感     Cx:差模電容

L3、 L4:共模電感     Cy:共模電容
